全国服务热线一、工艺概述与适用范围

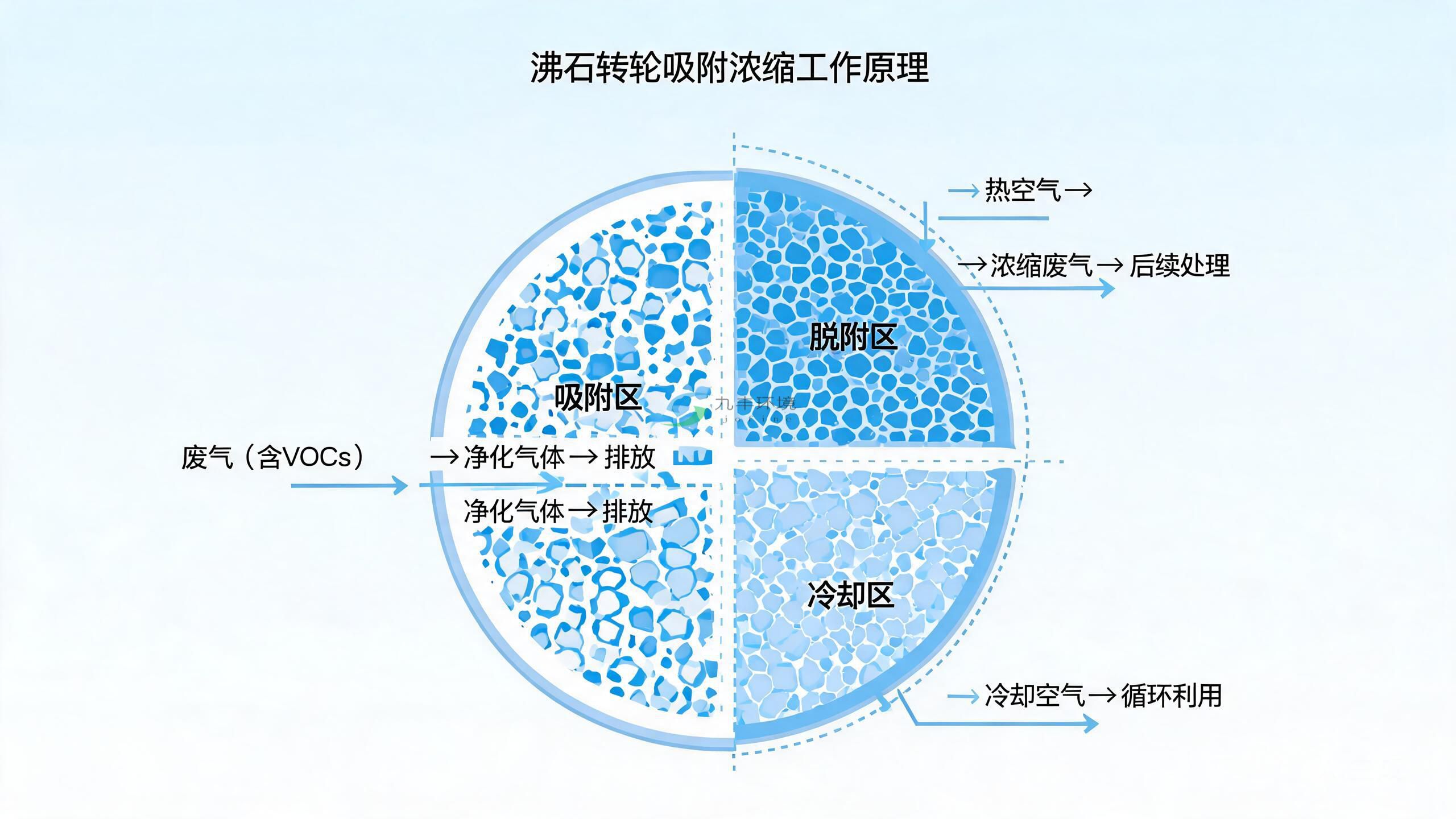

图1 沸石转轮吸附浓缩工作原理示意图
随着国家对挥发性有机物（VOCs）排放标准的日益严格，传统单一的废气处理工艺已难以满足大风量、低浓度有机废气的治理需求。沸石转轮吸附浓缩技术与催化燃烧（CO）技术的组合应用，凭借其高效、节能、运行稳定等优势，逐渐成为涂装、印刷、电子制造等行业的主流解决方案。本文结合工程实践经验，对沸石转轮+CO催化燃烧组合工艺的工作原理、设计要点及运行管理进行详细分析。
沸石转轮吸附浓缩+CO催化燃烧组合工艺，是将沸石转轮的吸附浓缩功能与催化燃烧的氧化分解功能有机结合的废气处理系统。其核心思路是：先用沸石转轮将大风量、低浓度的有机废气浓缩为小风量、高浓度的废气，再送入催化燃烧炉进行高温氧化分解，从而在保证净化效率的前提下，大幅降低运行能耗。
适用场景主要包括：
- 涂装车间、汽车制造等行业产生的大风量、低浓度VOC废气
- 印刷、包装行业的溶剂挥发废气处理
- 电子制造、半导体行业的有机废气治理
- 化工、医药行业的低浓度VOCs净化
- 废气浓度50~500mg/m³、风量5000~100000m³/h的工况
相较于直接采用活性炭吸附或单一RTO工艺，组合工艺在处理低浓度、大风量废气时具有明显的经济性优势，特别是在废气组分复杂、浓度波动较大的工况下，系统的适应性更强。
二、沸石转轮吸附浓缩原理
沸石转轮是整个系统的核心预处理单元，其主体是一个吸附了疏水性沸石分子筛的蜂窝状转轮。转轮被分隔为三个功能区域：吸附区、脱附区和冷却区，转轮以每小时1~6转的速度缓慢旋转，实现吸附-脱附-冷却的连续循环。
1. 吸附过程：待处理的有机废气经过滤预处理后，被送入转轮的吸附区。废气中的VOCs分子在通过沸石分子筛蜂窝通道时，被沸石的微孔结构吸附截留，净化后的气体从吸附区另一端排出，直接达标排放或进入后续处理环节。
2. 脱附过程：吸附了VOCs的转轮部分随着旋转进入脱附区。在脱附区，一股小流量的高温空气（通常为180~220℃）逆向通过转轮，将沸石微孔中吸附的VOCs解吸出来，形成高浓度、小风量的浓缩废气。浓缩倍率一般可达5~20倍，具体取决于废气浓度和转轮转速。
3. 冷却过程：脱附后的转轮温度较高，吸附能力下降，需要进入冷却区降温。冷却区引入常温空气对转轮进行冷却，使其恢复吸附性能，随后重新进入吸附区开始下一个循环。冷却空气吸收的热量可回收利用，用于预热脱附空气，进一步降低能耗。
沸石分子筛作为吸附剂，相较于活性炭具有明显优势：耐高温性能好（可承受250℃以上脱附温度）、不燃、使用寿命长、吸附性能稳定，特别适合连续运行的工业废气治理项目。
三、CO催化燃烧工作原理
催化燃烧（Catalytic Oxidation，简称CO）是利用催化剂降低有机废气氧化反应活化能的一种热力氧化技术。在催化剂的作用下，VOCs可以在250~400℃的较低温度下完全氧化为二氧化碳和水，相比直接燃烧（RTO通常需要760℃以上），能耗显著降低。
催化燃烧系统主要由以下几部分组成：
- 预热换热器：利用燃烧后的高温烟气预热进气，回收热量
- 电加热/燃气加热室：系统启动时提供热源，将进气加热至起燃温度
- 催化反应室：填充贵金属催化剂（如铂、钯），VOCs在此发生氧化反应
- 控制系统：监控温度、压力等参数，保证系统安全稳定运行
在组合工艺中，经过沸石转轮浓缩后的高浓度废气被引入CO装置。首先通过换热器预热，然后进入加热室升温至催化剂起燃温度（通常为250~350℃），随后进入催化床层，在催化剂表面发生氧化反应，释放出大量热量。净化后的高温气体经过换热器回收热量后排出，热量回收率通常可达60%~75%。
当废气浓度足够高时，氧化反应释放的热量可以维持系统自热运行，无需额外补充能源，这也是组合工艺经济性好的重要原因之一。
四、组合工艺流程设计要点
一套完整的沸石转轮+CO催化燃烧系统，其工艺流程设计需要考虑多个环节的匹配与协调。以下结合工程实践，介绍几个关键设计要点。
1. 预处理系统：废气在进入沸石转轮前，必须经过有效的预处理。颗粒物、漆雾、高沸点物质等会堵塞沸石微孔，导致转轮性能衰减甚至失效。通常采用的预处理工艺包括：干式过滤（初效+中效+高效三级过滤）、水帘/喷淋洗涤、降温除湿等。预处理设计的好坏直接影响转轮的使用寿命和系统的长期稳定运行。
2. 转轮选型与参数匹配：沸石转轮的选型需要综合考虑废气风量、浓度、组分、温度等因素。关键参数包括转轮直径、厚度、转速、吸附风速、脱附温度、浓缩倍率等。一般来说，吸附面风速控制在1.5~3m/s为宜，脱附风量约为处理风量的1/5~1/10。转轮转速应根据废气浓度在1~6r/h范围内优化调整。
3. 系统安全设计：VOCs处理系统的安全设计不容忽视。需要重点关注：设置LEL在线监测，浓度超标时自动报警；催化燃烧炉进出口设置防火阀和泄爆装置；系统设置氮气吹扫功能；管道和设备设置防静电接地；配置温度传感器和超温保护，防止过热引发安全事故。
五、运行管理与维护要点
一套设计合理的系统，还需要科学的运行管理才能发挥最佳效能。以下是运行维护中的几个重点：
- 定期检查过滤系统：初效、中效过滤器应根据压差及时更换，防止颗粒物进入转轮造成堵塞
- 监控转轮性能：定期检测转轮进出口VOCs浓度，计算净化效率，效率下降时及时排查原因
- 催化剂活性维护：避免硫、磷、硅等催化剂中毒物质进入系统，控制反应温度防止高温烧结
- 换热器清洁维护：定期检查和清洁换热器，保证热量回收效率，降低运行能耗
- 做好运行记录：建立完善的运行台账，通过数据分析及时发现异常，做到预防性维护
六、经济性分析与结语
从投资和运行成本来看，沸石转轮+CO催化燃烧组合工艺具有较好的经济性。虽然初期投资略高于活性炭吸附工艺，但由于沸石转轮使用寿命长（通常可达5~8年）、运行能耗低、维护成本少，全生命周期成本反而更低。特别是在废气浓度较高的工况下，催化燃烧可以实现自热平衡运行，几乎不需要额外能耗，运行成本优势更加明显。
沸石转轮吸附浓缩+CO催化燃烧组合工艺，集成了吸附技术和催化氧化技术的优势，是处理大风量、低浓度有机废气的理想方案。随着环保排放标准的不断提升，以及企业对节能降耗要求的提高，该工艺在涂装、印刷、电子、化工等行业的应用将越来越广泛。深入理解组合工艺的设计原理和运行要点，结合实际工况进行针对性的方案设计，才能为用户提供既达标又经济的废气治理解决方案。
